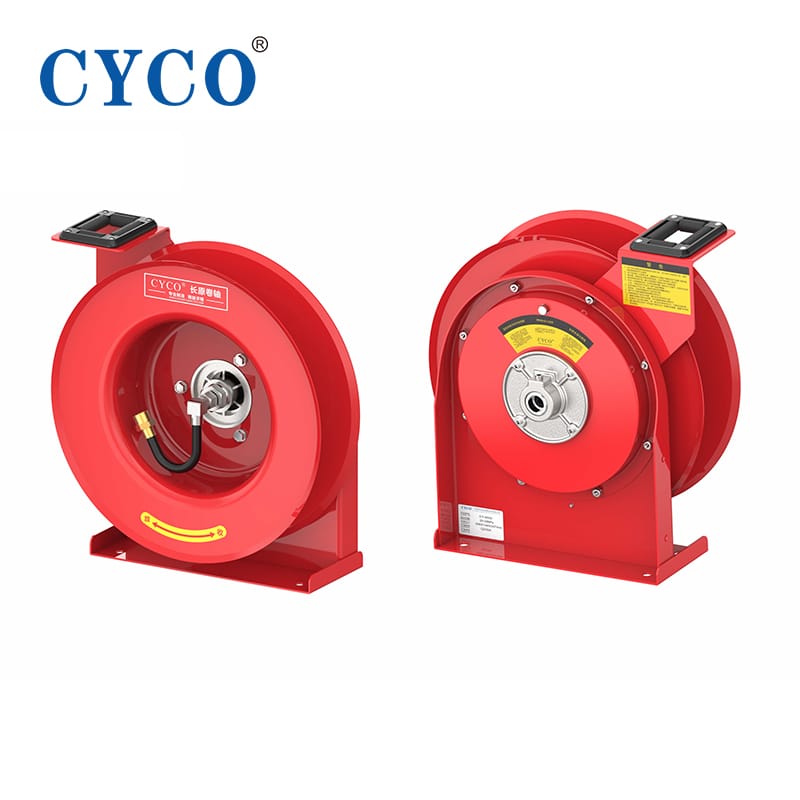

軟管卷盤CY-30/40/50系列

軟管卷盤CY-30/40/50系列是用于管理各種應用中的軟管的緊湊而高效的解決方案。它專為平穩回縮和無纏結操作而設計，提高了便利性和耐用性。非常適合用于車間、工業環境和流體分配系統。

分類: 卷盤

可調式緩沖擋塊：允許在卷軸外部保持任意所需長度的繩索。

可調式導向臂：多個導向臂位置，便于多功能使用和現場調整，

封閉式驅動彈簧：驅動機構被封閉起來，以防環境因素影響。

長壽命驅動彈簧：離合器式卷軸軸芯幾乎可以消除因卷軸反同纏繞而造成的彈簧損壞可能性。

專業級重型鋼結構：單底座繩索設計，節省空間耐腐蝕處理:鋼制部件單獨粉末涂層，耐腐蝕。

專為工業、建筑、車間、公共機構服務中心等設計。易于安裝在墻壁、天花板、地板等位置。

型號（帶軟管）	總重量	最大壓力（Bar）	軟管內徑	軟管外徑	軟管出口 NPT 外螺紋	卷軸入口 NPT 內螺紋	軟管長度（m/ft）	型號（不帶軟管）	總重量	最大壓力（Bar）	對應尺寸編號
低壓氣體/水卷盤，最大溫度為 65℃
34-7.5 OLP	8	21	6	12	1/4	3/8	7.5（25）	34-00 0LP	7	35	1
36-6 OLP	8	21	10	15	1/4	3/8	6（20）	36-00 OLP	7	35	1
44-10.5 OLP	9	21	6	12	1/4	3/8	10.5（35）	44-00 0LP	8	35	2
46-7.5 OLP	9	21	10	15	1/4	3/8	7.5（25）	46-00 OLP	8	35	2
54-15 OLP	12	21	6	12	1/4	3/8	15（50）	54-00 OLP	9	35	3
56-10.5 OLP	11	21	10	15	1/4	3/8	10.5（35）	56-00 OLP	10	35	3
56-15 OLP	16	21	10	15	1/4	3/8	15（50）	56-05 OLP	14	35	4
58-7.5 OLP	12	21	13	19	1/2	3/8	7.5（25）	58-00 OLP	10	35	3
58-10.5 OLP	18	21	13	19	1/2	3/8	10.5（35）	58-05 OLP	15	35	4
58-15 OLP	19	21	13	19	1/2	3/8	15（50）	58-06 OLP	16	35	5
中壓油卷盤，最大溫度為 99℃
54-10.5 OMP	14	190	6	13	1/4	3/8	10.5（35）	54-00 OMP	10	207	3
56-9 OMP	14	155	10	18	3/8	3/8	9（30）	56-00 OMP	11	207	3
58-7.5 OMP	15	138	13	22	1/2	3/8	7.5（25）	A58-00 OMP	11	207	3
58-10.5 OMP	19	138	13	22	1/2	3/8	10.5（35）	A58-05 OMP	15	207	4
高壓油卷盤，最大溫度為 99℃
54-9 OHP	14	345	6	15	1/4	1/4	9（30）	54-00 OHP	10	345	3
54-10.5 OHP	18	345	6	15	1/4	1/4	10.5（35）	54-05 OHP	15	345	4
56-7.5 OHP	15	276	10	19	1/4	1/4	7.5（25）	56-00 OHP	12	345	5
